TRIAC, der ofte benævnes en TRIAC, er en storkrafthalvlederindretning med en fire-lags struktur bestående af tre PN-kryds. Det dannes generelt af den omvendte forbindelse af to triac. Triac fungerer ikke kun som en ensretter, men kan også fungere som en hurtig switch til at oprette eller bryde forbindelser uden fysisk kontakt; Det kan invertere DC til AC; Og det kan konvertere en frekvens af AC til en anden frekvens. Som andre halvlederenheder tilbyder TRIAC fordele såsom lille størrelse, høj effektivitet, god stabilitet og pålidelig drift.
Der er tre hovedtyper af triac baseret på deres udseende: spiraltype, flad type og fladbundstype, hvor spiraltypen er den mest almindeligt anvendte.
Triac har tre terminaler: TheAnode (a), Thekatode (c)oggate (g). Chippen er sammensat af en fire-lags struktur af P-type og N-type ledere, der danner tre PN-kryds, hvilket adskiller sig fra strukturen af en silicium ensretterdiode, der kun har et PN-kryds. Fire-lags struktur og introduktionen af portterminalen gør det muligt for TRIAC at udvise sin bemærkelsesværdige "lille kontrol store" funktion, som er grundlæggende for dens drift.
Når der anvendes en triac, kan påføring af en lille strøm eller spænding til portterminalen kontrollere store strømme eller spændinger mellem anoden og katoden. Triac kan fremstilles til at håndtere strømme, der spænder fra flere hundrede ampere til over tusind ampere. Triac med en nuværende rating på 5 ampere eller mindre omtaleslille kraftTriac, mens de, der er vurderet over 50 ampere, overvejesstor magtTriac.

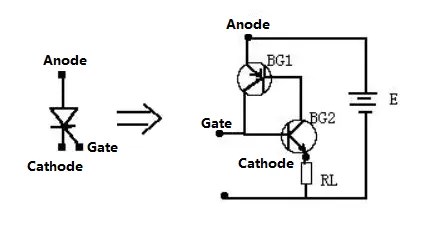

Hvis vi undersøger de første, andet og tredje lag fra katoden, kan vi se, at triacen opfører sig som enNpnTransistor, mens den anden, tredje og fjerde lag danner enPNPTransistor. Det andet og tredje lag overlapper hinanden og deles mellem de to transistorer. Et ækvivalent kredsløbsdiagram kan trækkes til at repræsentere dette. Når der påføres en positiv spænding mellem anoden og katoden (E), og et positivt triggersignal påføres mellem porten (G) og katoden (C), er basisemitterkrydset af den anden transistor (BG2) fremad-partisk, hvilket forårsager en basestrøm (IB2). Denne strøm amplificeres af transistoren, og BG2 genererer en samlerstrøm (IC2), som forstærkes af den første transistor (BG1) for at give en feedback -loop. Strømmen fra BG2 føres tilbage i bunden af BG1, og processen fortsætter, hvilket amplificerer strømmen, indtil både BG1 og BG2 udfører fuldt ud. Dette er kendt somLatchingellerudløseraf triac, hvor en lille triggerstrøm får SCR til straks at tænde. Tændtidstiden afhænger hovedsageligt af triac-egenskaberne.
Når triacen er udløst på, på grund af feedback -loopen, er strømmen, der flyder ind i basen af BG2, ikke længere kun den indledende IB2, men en meget større strøm, der er blevet forstærket af både BG1 og BG2 (1 * 2 * IB2). Denne strøm er tilstrækkelig til at holde BG2 -ledelsen. På dette tidspunkt, selvom triggersignalet forsvinder, forbliver triacen i den ledende tilstand. TRIAC slukker kun, når strømforsyningsspændingen (E) er afbrudt, eller når spændingen falder til det punkt, hvor samlerstrømmene i BG1 og BG2 ikke længere er store nok til at opretholde ledning. Hvis polariteten af spændingen (E) vendes, vil triacen være i en ikke-ledende tilstand. I dette tilfælde vil triac ikke reagere på triggersignaler. Hvis der ikke er noget triggersignal, men den fremadrettede anodespænding overstiger en bestemt tærskel, kan TRIAC også tænde, skønt dette betragtes som unormal drift.
Triac -evnen til at blive udløst med et lille kontrolsignal (triggerstrøm) til at kontrollere store strømme er den nøglefunktion, der adskiller det fra almindelige silicium ensretterdioder.
